LAB 20. OSPF versi 3 ( OSPFv3 )

SOPFv3 ini gan yaitu menggunakan mekanisme dasar yang sama dengan AS OSPFv2-SPF,
alogaritma, flooding,pamiliha DR, area, dan lain-lain.
variable seperti timers dan metric juga sama.
jika kita ingin menjalankan OSPF, baik pada IPv4 maupun IPv6,harus dijadikan juga OSPFv2 dan OSPFv3.
mari kita coba lansung.

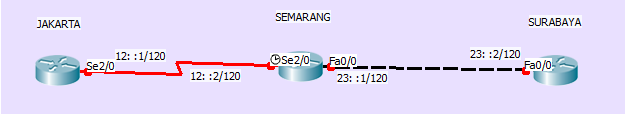

pertama kita daftarin dulu IP address nya masing 2, setelah di daftarin, baru kita kofigurasikan ospfv3.
sebenrnya sama dengan ospf sebelumnya, hanya saja disini menggunakan ipv6.
jadi konfigurasinya seperti berikut.

Setting router jakarta..

jakarta (config)#ipv6 unicast-routing
jakarta (config)#int se2/0
jakarta (config-if)# ipv6 add 12::1/120
jakarta (config-if)#no shut
jakarta (config-if)#int lo0
jakarta (config-if)#ipv6 address 1::1/128
jakarta (config-if)#ex

jakarta (config)#ipv6 router ospf 10
jakarta(config-rtr)#router-id 1.1.1.1
jakarta(config-rtr)#int s2/0
jakarta (config-if)#ipv6 ospf 10 area 0
jakarta (config-if)#int lo0
jakarta (config-if)#ipv6 ospf 10 area 0

setting router semarang.

semarang (config)#ipv6 unicast-routing
semarang (config)#int se2/0
semarang (config-if)# ipv6 add 12::2/120
semarang (config-if)#no shut
semarang (config)#int f0/0
semarang (config-if)# ipv6 add 23::1/120
semarang (config-if)#no shut
semarang (config-if)#int lo0
semarang (config-if)#ipv6 address 2::2/128

semarang (config)#ipv6 router ospf 10
semarang (config-rtr)#router-id 2.2.2.2
semarang (config-rtr)#int s2/0
semarang (config-if)#ipv6 ospf 10 area 0
semarang (config-rtr)#int f0/0
semarang (config-if)#ipv6 ospf 10 area 0
semarang (config-if)#int lo0
semarang (config-if)#ipv6 ospf 10 area 0

setting router surabaya.

surabaya (config)#ipv6 unicast-routing
surabaya (config)#int f0/0
surabaya (config-if)# ipv6 add 23::1/120
surabaya (config-if)#no shut
surabaya (config-if)#int lo0
surabaya (config-if)#ipv6 address 3::3/128
surabaya (config-if)#ex

surabaya (config)#ipv6 router ospf 10
surabaya (config-rtr)#router-id 3.3.3.3
surabaya (config-rtr)#int f0/0
surabaya (config-if)#ipv6 ospf 10 area 0
surabaya (config-if)#int lo0
surabaya (config-if)#ipv6 ospf 10 area 0

 kemudian kita lihat tabel routernya, apakah sudah terdaftar.

yah, sudah terdaftar..sekarang kita coba lihat ip tetangga nya.

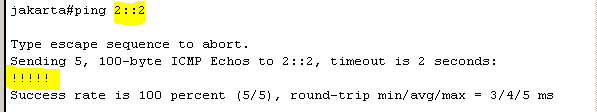

gambar di atas adalah router id semarang, dan di tes ping.

ping success, semoga bermanfaat..
wasslam..
