Lab 4. belajar menghubungkan router ke switch part II

yah, sobat semua, salam sejahtera...
postingan kali ini masih tentang bagai mana cara menghubungkan router ke switch, namun sobat kali ini sobat akan belajar dengan switch layer 3, biasa di sebut switch multilayer. yaitu switch yang sudah bisa di gunakan router seperti berikut, gunakan topologi sepertiberikut.

mari kita coba, pertama, kita buat vlan 10 dan vlan 20 dahulu,

switch>enable
switch# conf t
switch (config)# vlan 10
switch (config-vlan)#ex
switch (config)# vlan 20
switch (config-vlan)#ex
switch (config)#

kemudian kita daftarin 10 dan 20 ke masing masing port interface switch.

switch (config)#

switch (config)# int f0/1
switch (config-if)# switchport acces vlan 10
switch (config-if)#ex
switch (config)# int f0/2
switch (config-if)#sw acce vlan 10
switch (config-if)#ex
switch (config)# int f0/3
switch (config-if)#sw acc vla 20
switch (config-if)#ex
switch (config)# int f0/4
switch (config-if)# sw acc vl 20

kemudian kofigurasikan IP address interface VLAN nya.

switch (config)# int vlan 10
switch (config-if)#ip address 10.10.10.1 255.255.255.0
switch (config-if)#ex
switch (config)# int vlan 20
switch (config-if)#ip address 20.20.20.1 255.255.255.0
switch (config-if)#ex
switch (config)#

kemudian baru kita aktifkan ip routingnya agar bisa saling meroutingkan antar ke dua vlan yang berbeda.

switch (config)#ip routing

kemudian kita masukkan ip address pada setiap PC dengan IP 10.10.10.1 sebagai IP getway nya PC vlan 10 dan IP 20.20.20.1 sebagai IP getway vlan 20.

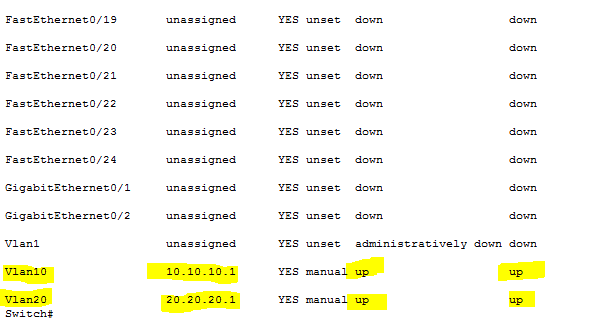

pengetesannya, lakukan tes ping ke ip getway nya terlebih dahulu, bila mendapatkan reply, selanjutnya baru lakukan tes ping ke PC lain yang berbeda vlan. kemudian coba tampilkan ip interfacenya.

 setelah semua PC di ping satu per satu, tampilkan mac address table nya.

tampilkan informasi arp nya.

ya selesai, sampe disini dulu postingan kali ini, terimakasih....
